Modbus 主站测试工具

功能介绍

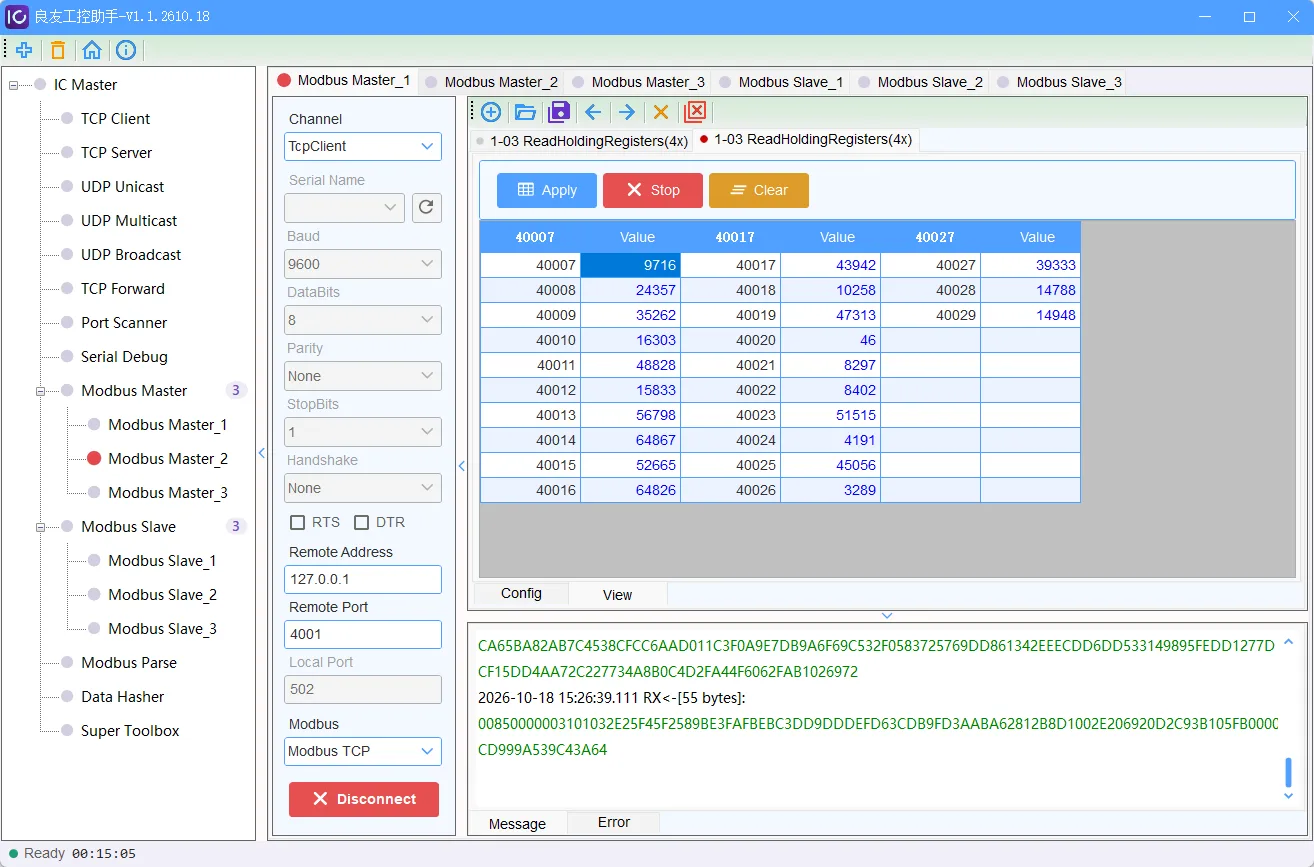

Modbus 是工业领域广泛使用的现场总线通信协议，分为 Modbus TCP、Modbus RTU、Modbus ASCII 三种协议变体，可基于串口、TCP 客户端、UDP 多种通道实现主站与从站设备间的数据交互；协议结构简单、通用性强、部署轻量，是工控设备最主流的通信调试协议。在良友工控助手的 Modbus 主站测试工具中，可选择通信通道类型（SerialPort 串口、TcpClient TCP 客户端、Udp）并配置对应的通道参数：串口可设置波特率、数据位、校验位、停止位与流控 RTS/DTR；网络通道配置远端 IP 地址与远端端口，其中本地端口仅 UDP 通道需要设置。同时选择 Modbus 协议类型（Modbus TCP、Modbus RTU、Modbus ASCII），切换通道时会自动带出匹配的协议，也可手动指定。工具支持打开多个主站实例，并可添加多路轮询界面，分别配置不同的 Slave ID 与寄存器起始地址，实现多从站、多地址分组的独立轮询监测；还支持一键将全部 Modbus 主站轮询参数保存至本地配置文件，后续直接加载，即可恢复通信参数与轮询窗口布局，无需重复手动配置，大幅提升重复调试效率。每个轮询页可配置从站 Slave ID、功能码、协议地址、数量与循环扫描周期；输入协议地址后自动换算应用地址（支持 5 位/6 位地址显示切换）；支持 01/02/03/04 读取与 05/06/0F/10 写入的完整功能码，数量上限随功能码自动收敛，并校验起始地址与数量不越界；读取方式可选循环轮询或单次读写，循环模式按设定的扫描周期（ms）持续采集；视图显示行数可自定义，地址列、名称列的展示样式可控，名称列可直接编辑，为每个地址标注点位含义并随配置一同保存。工具提供寄存器表格视图，可在线读取寄存器数值，支持右键设置寄存器值、查看寄存器二进制位、切换十进制/十六进制/二进制数值显示格式。工具内置报文与错误信息窗口，实时展示原始收发报文与通信异常日志：TCP 按事务号、RTU/ASCII 按从站地址与功能码匹配请求与响应；响应校验失败、响应超时（5s）与处理超时（1s）均会记入日志，便于快速定位通信异常。在报文日志中选中某一帧报文后右键，点击 Modbus Parse 即可直接调用 Modbus 报文解析工具对该帧逐字段拆解，无需复制粘贴，也无需自行判断该帧是请求还是响应。还可一键执行读取、清空表格数值与应用配置操作。可用于 Modbus 从站设备通信联调、寄存器读写功能验证、多从站设备轮询测试、原始收发报文抓取分析，排查参数配置错误、链路异常、寄存器数据异常等问题，适配各类 PLC、仪表、采集模块等 Modbus 工控设备调试场景。凡是需要开展 Modbus 协议通信调试、设备轮询监测、批量参数测试与通信故障定位的场景，都可以使用良友工控助手的 Modbus 主站测试工具进行调试与验证。

典型应用场景

• Modbus 从站设备通信联调、寄存器读写功能验证
• 多从站设备轮询测试
• 原始收发报文抓取分析
• 排查参数配置错误、链路异常、寄存器数据异常
• 适配各类 PLC、仪表、采集模块等 Modbus 工控设备调试
