Modbus 报文解析工具

功能介绍

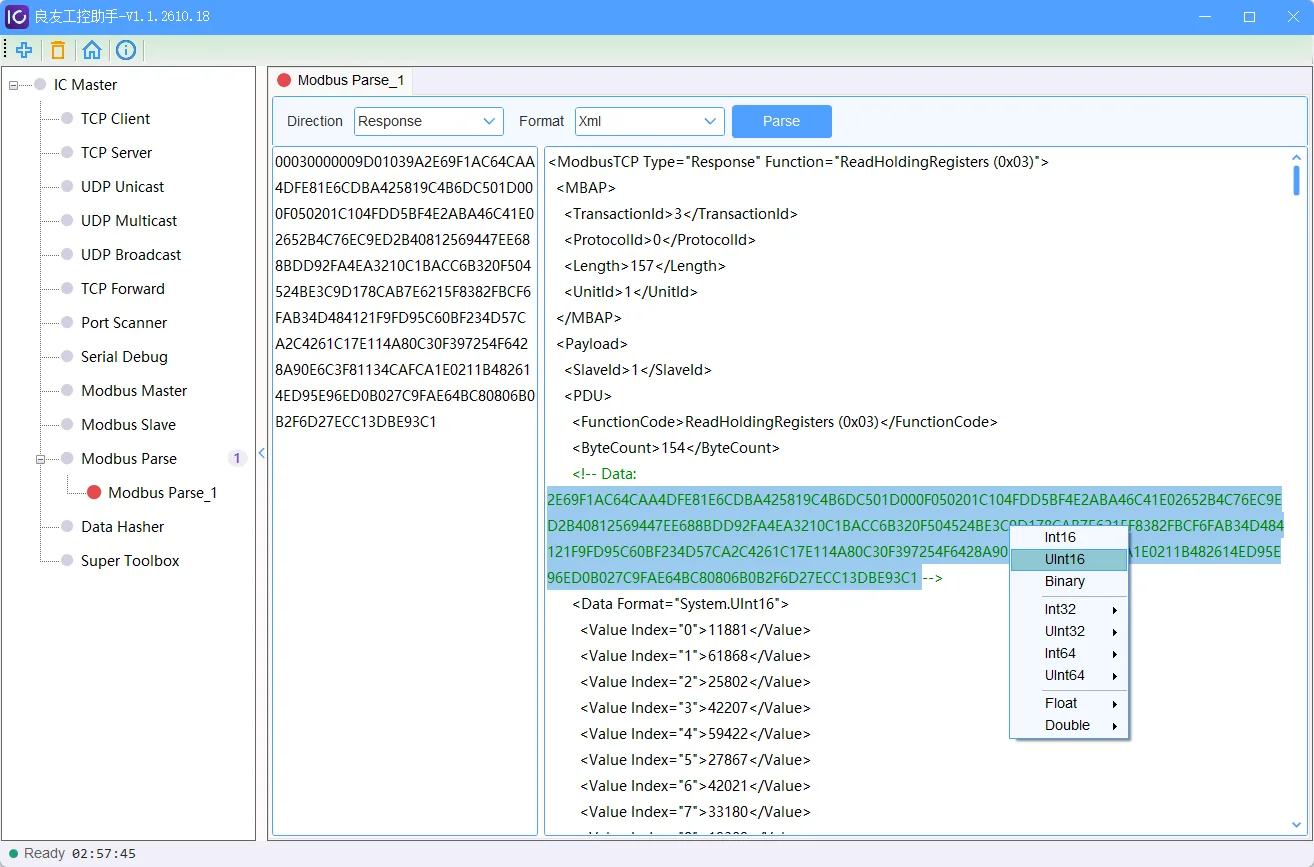

一串十六进制报文并不直观，快速读懂一帧报文往往是现场调试的关键一步。Modbus 报文结构紧凑、字段含义固定，但人工逐字节对照协议规范既费时又容易出错。在良友工控助手的 Modbus 报文解析工具中，只需在左侧输入框粘贴抓取到的原始十六进制报文（支持空格与换行分隔），选择该帧的数据方向（Request 请求/Response 响应）与输出格式（Xml / Text），点击 Parse 即可完成解析，无需手动指定协议类型——工具会自动识别报文属于 Modbus TCP、Modbus RTU 还是 Modbus ASCII，并按方向自动匹配对应的报文结构。解析结果逐字段拆解后输出到右侧窗口，涵盖 MBAP 头（事务号、协议标识、长度、单元标识）、从站地址、功能码、起始地址、数量、字节数、数据区以及 CRC / LRC 校验等内容，完整支持 01/02/03/04 读取与 05/06/0F/10 写入等常用功能码的请求与响应；当报文校验不通过时会明确给出错误原因，遇到从站返回的异常响应时会直接标注异常码，无法识别的报文也会给出提示，便于快速判断问题出在参数配置、数据校验还是设备返回异常。解析结果采用颜色区分，注释为绿色、校验错误与异常信息为红色，一眼即可定位问题所在。此外，在解析结果中选中十六进制数据后右键，还可按 Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、Binary 等类型直接换算为具体数值，多寄存器类型支持大端、小端及字节交换等多种字序组合，换算结果以独立窗口按序号列表展示，方便核对寄存器数值；工具支持多开实例，可同时解析多帧报文。可用于现场抓包后的原始报文分析、主从站通信异常定位、寄存器数值换算核对、协议对接中的字段校验等场景。与良友工控助手的 Modbus 主站/从站测试工具配合使用，抓报文、读报文、验数值一气呵成，是排查 Modbus 通信问题的实用工具。

典型应用场景

• 现场抓包后的原始报文分析
• 主从站通信异常定位
• 寄存器数值换算核对
• 协议对接中的字段校验
• 与 Modbus 主站/从站工具配合，抓报文、读报文、验数值一气呵成
