串口调试工具

功能介绍

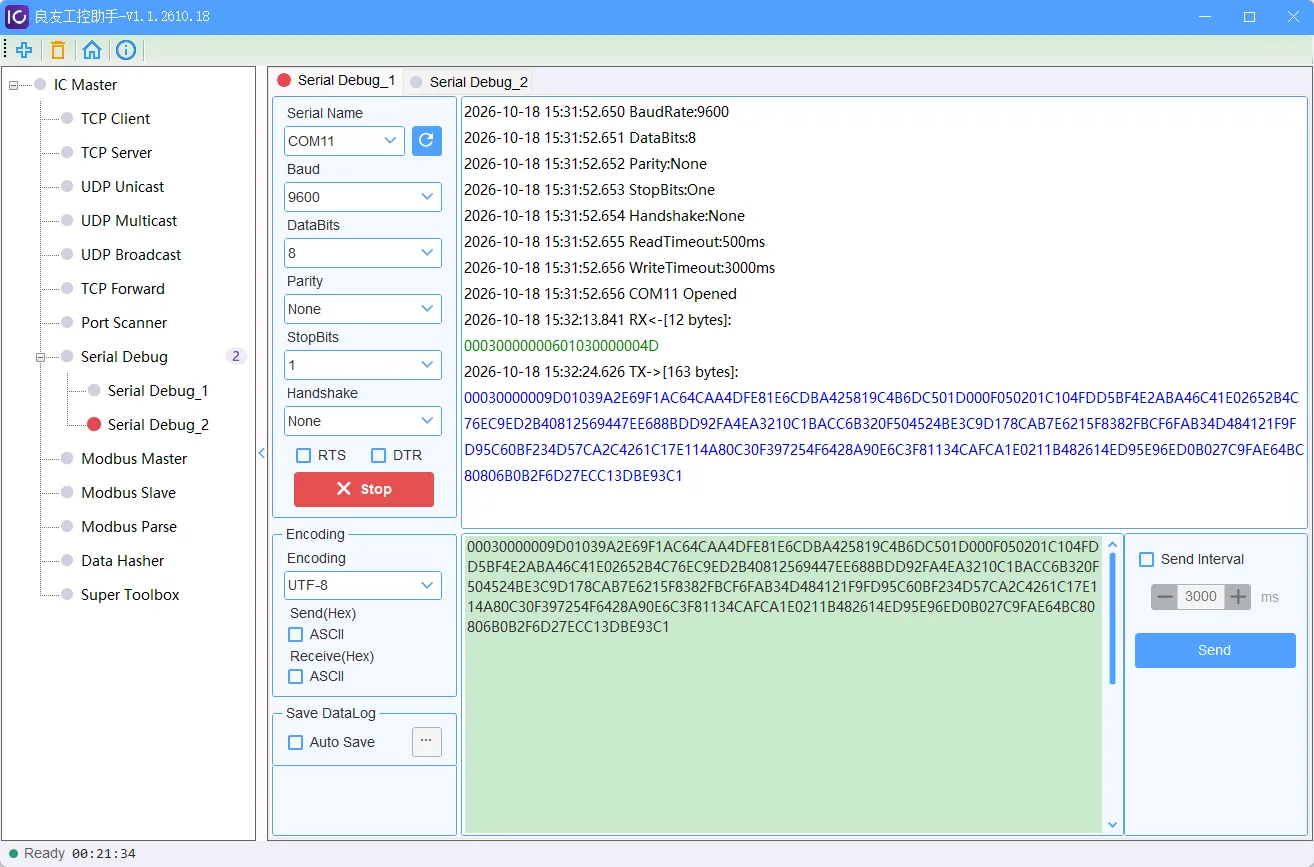

串口调试工具用于实现 RS-232/RS-485 串行端口的数据收发调试。串口通信属于异步串行通信，依靠波特率、数据位、校验位、停止位等参数完成收发双方的时序匹配，硬件上可搭配 RTS、DTR 硬件流控信号实现链路握手，广泛应用于 PLC、传感器、串口仪表、嵌入式设备等工控设备的数据交互调试场景。在良友工控助手的串口调试工具中，可选择目标串口设备编号，配置波特率、数据位、校验位、停止位与握手流控模式，并支持 RTS、DTR 硬件流控引脚开关控制（打开串口前勾选可设定初始电平，打开后勾选可实时改变电平）；点击刷新按钮还能重新枚举系统串口，USB 转串口设备插拔后无需重启软件即可识别。点击 Open 打开串口即完成链路建立，日志会逐项回显本次实际生效的波特率、数据位、校验位、停止位、流控与读写超时等底层参数，配置是否真正落到系统端一目了然；Stop 按钮可随时释放串口资源。工具支持串口发送和接收的数据以 Hex 字符串或文本字符串展示，发送端与接收端可独立选择解析模式；如果使用文本字符串进行串口通信，还可以选择字符编码，支持的编码有 UTF-8、ASCII、Unicode、GB2312 和 ANSI（跟随操作系统）；Hex 模式下输入时空格会被自动忽略，便于直接粘贴设备手册中分段带空格的报文。发送区域支持开启定时循环发送，可自定义发送间隔的毫秒数值，勾选后点击一次 Send 即启动定时器、按间隔自动重复发送当前内容，取消勾选或关闭串口时自动停止，适合周期性轮询设备、模拟心跳与串口压力测试。收发日志面板带毫秒级高精度时间戳，区分 TX 发送与 RX 接收数据流，同步统计报文字节长度，发送与接收数据以不同颜色区分显示，便于观察报文交互；无效操作会给出明确提示——未打开串口就发送提示 Serial Port Not Open，发送内容为空提示 Send Data Cannot Be Empty，Hex 字符数为奇数提示 Data Length Error。工具支持数据日志自动保存，勾选自动保存并指定本地文件后，串口全部交互报文将实时追加持久化到该文件，写入期间仍可用其他程序打开查看，便于后期回溯分析；工具还支持多开实例，可同时调试多路串口。可用于串口设备通信联调、串口指令收发测试、Modbus-RTU 类串口协议调试、传感器串口报文抓取，也可用于定位串口参数不匹配、流控配置错误导致的通信异常，通过完整的串口交互日志排查设备通信故障。凡是需要开展串口设备报文调试、串口通信故障定位与串口循环压力测试的场景，都可以使用良友工控助手的串口调试工具进行调试与验证；与良友工控助手的 Modbus 主站、从站工具配合，可一端抓取原始报文、一端自动组帧解析，快速判断是参数问题还是报文问题。

典型应用场景

• 串口设备通信联调、串口指令收发测试
• Modbus-RTU 类串口协议调试、传感器串口报文抓取
• 定位串口参数不匹配、流控配置错误导致的通信异常
• 周期性轮询设备、模拟心跳
• 串口循环压力测试
