UDP 组播（多播）测试工具

功能介绍

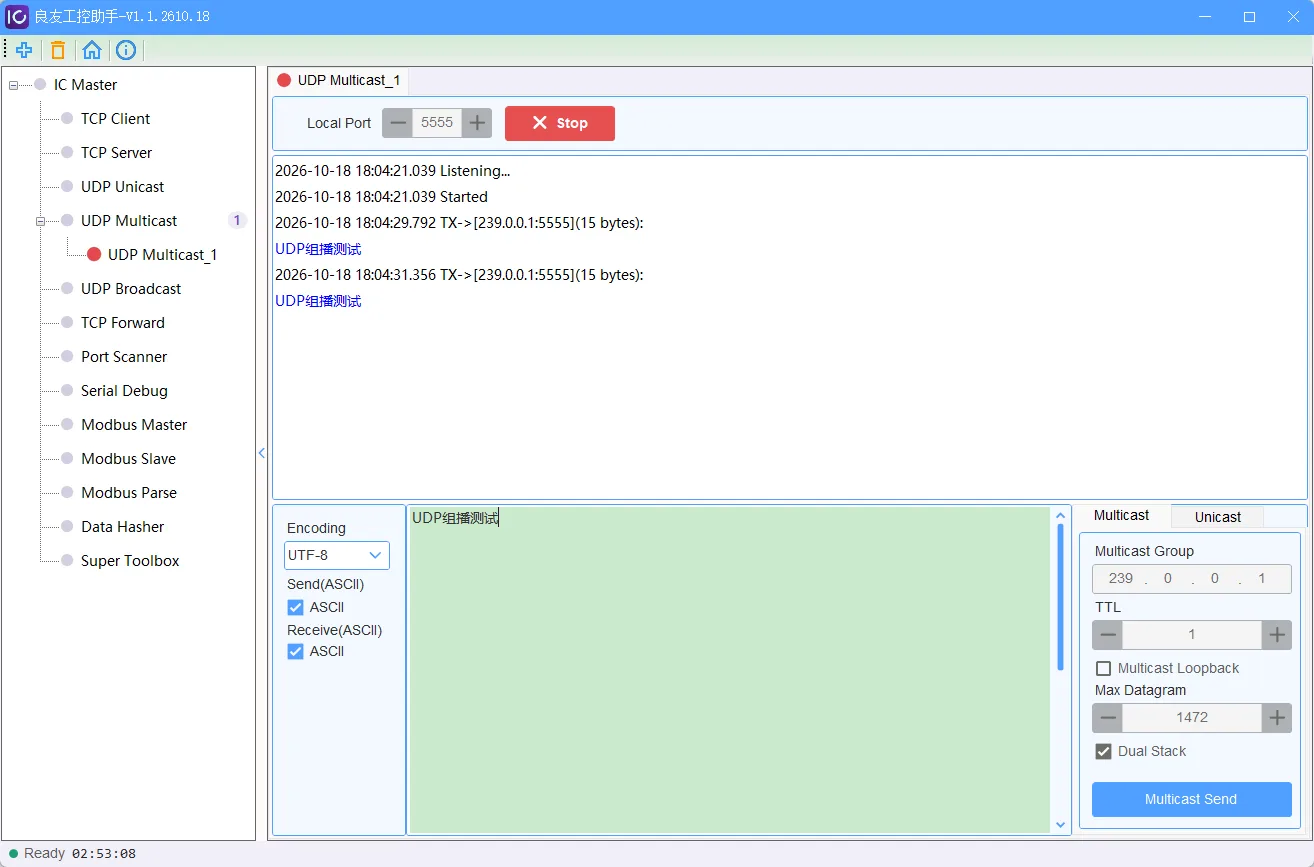

UDP 组播可以实现一对多的 UDP 通信：组播发送方仅发送一份报文，由网络设备将报文分发至所有加入该组播组的主机。UDP 通信基于数据报，具有无连接、不可靠、不重传、开销小、实时优先的特点。在良友工控助手的 UDP 组播测试工具中，先指定一个用于监听的本地 UDP 端口，再配置组播组地址、TTL 生存时间、最大数据报长度、组播回环与双栈模式等关键参数——这些参数都位于右侧参数区的 Multicast 页签内。组播地址必须使用 224.0.0.0~239.255.255.255 范围内的专用组播 IP 段，工具会在加入组播组前自动校验地址合法性，不符合 D 类地址范围时直接拒绝并给出明确提示，避免把单播地址误当组播地址使用；其中 224.0.0.X 属于链路本地地址，仅用于局域网设备发现，无法跨路由转发，局域网应用一般从 239.x.x.x 段取值。TTL 为报文生存时间，控制组播数据包能够跨越的网络设备层数，默认值为 1，此时数据包仅局限于当前局域网；想要跨 VLAN、跨路由器传输组播数据，需要适当调大 TTL 数值。最大数据报长度默认 1472 字节，恰为以太网 MTU 1500 减去 IP 头与 UDP 头之后的常规取值，可按实际协议报文长度调整。组播回环决定本机是否接收自己发出的组播数据，关闭时相当于只发不收的发布端，可用于验证本机的组播收发链路；双栈模式可同时兼容 IPv4 与 IPv6。点击 Listen 加入目标组播组后，即可接收组内成员推送的组播报文；点击 Multicast Send 即向当前组播组发送一份报文，组内所有成员同时收到；切到 Unicast 页签填写目标地址与端口后点击 Unicast Send，还能在同一个端口上向指定成员做点对点单播发送，无需另开插件，组播下发与单播点名可在一次调试中完成。工具支持发送与接收的数据以 Hex 字符串或文本字符串展示，发送与接收两种模式可独立设置、标签随切换同步变化；如果使用文本字符串进行组播通信，还可以选择字符编码，支持的编码有 UTF-8、ASCII、Unicode、GB2312 和 ANSI（跟随操作系统）；Hex 模式下输入时空格会被自动忽略，当输入长度为奇数时会明确提示 Data Length Error。收发日志带毫秒级时间戳并按事件着色——发送为蓝色、接收为绿色、错误为红色、状态为黑色，每条记录都标注发送的组播地址或接收的来源地址与字节数，便于核对组播报文是否完整到达、是否来自预期成员；加入组播组后，端口、组播地址、TTL、回环、数据报长度与双栈等参数会锁定不可修改，未启动时发送按钮禁用并提示 Not Started，避免运行中误改配置。工具还支持多开实例，可同时加入多个组播组、模拟多个订阅节点。可用于产线设备状态同步、设备组播自动发现与注册、批量配置分发等组播场景的联调与验证；验证交换机 IGMP Snooping 与组播路由配置是否正确，定位“组播数据出不了本网段”一类问题；也可用于组播协议教学与报文核对。凡是使用 UDP 组播通信的场景，都可以使用良友工控助手的 UDP 组播测试工具进行调试与验证；组播发现设备后需要与单个设备做点对点通信时，也可配合 UDP 单播插件使用，或直接在同窗口的 Unicast 页签内完成。

典型应用场景

• 产线设备状态同步、设备组播自动发现与注册
• 批量配置分发等组播场景的联调与验证
• 验证交换机 IGMP Snooping 与组播路由配置
• 定位“组播数据出不了本网段”一类问题
• 组播协议教学与报文核对
